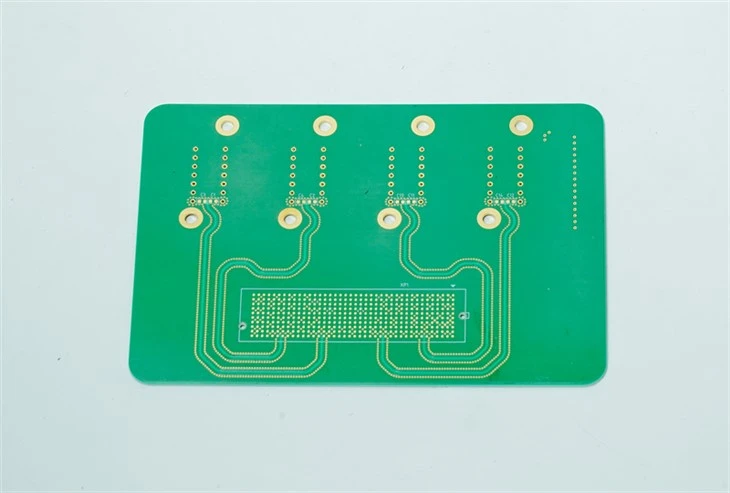

Hibridni dielektrični PCB

Hybrid Stackup High - frekvencijski PCB je specijalizirana vrsta multi - ispisane ploče s slojem. Njegova definirajuća karakteristika je integracija različitih supstratnih materijala (laminata) s različitim dielektričnim svojstvima unutar jedne PCB strukture. Obično, kombinira nizak - gubitak, visoki - Materijali za performanse (poput Rogers Ro4000 serija, Taconic RF serija ili PTFE - materijala) za visoke- Frekvencije/rf. Niska - frekvencija, digitalni signal, napajanje i upravljački slojevi.
Ovaj hibridni dizajn ima za cilj optimizirati i performanse i troškove: visoki tragovi frekvencijskih signala frekvencije koriste specijalizirane materijale kako bi osigurali integritet signala i minimalan gubitak, dok manje kritičnih odjeljaka koriste ekonomičniji FR4 materijal. Hibridni PCB -ovi se široko koriste u zahtjevima visokih - frekvencijskih aplikacija poput komunikacijskih baznih stanica, satelitske komunikacije, radarskih sustava, visoke - opreme za umrežavanje brzine i naprednih testnih instrumenata.

Pošaljite upit

Karakteristike proizvoda

1. Optimizirana električna performansi
Putevi HF signala koriste materijale s niskim faktorom disipacije (DF) i stabilnom dielektričnom konstantom (DK), značajno smanjujući prigušenje i izobličenje signala.

2. Trošak - Učinkovitost
Koristi skupe HF materijale samo u kritičnim visokim - frekvencijskim područjima, a ekonomični FR4 drugdje, učinkovito smanjujući ukupne troškove proizvodnje.

3. Fleksibilnost dizajna
Omogućuje inženjerima da odaberu najprikladniji materijal za različite slojeve na temelju frekvencije signala, snage i kritičnosti.

4. Termičko upravljanje
Neki HF materijali nude bolju toplinsku vodljivost, pomažući u rasipanju topline u područjima snage.

5. Mehanička čvrstoća i pouzdanost
FR4 pruža dobru mehaničku čvrstoću i krutost, podupirući strukturnu stabilnost cijele ploče.

6. Složeni postupak proizvodnje
Hibridna struktura povećava složenost proizvodnje, što zahtijeva posebne procese laminiranja, tehnike bušenja (npr. Lasersko bušenje) i kontrola jetkanja kako bi se osigurala pouzdano vezanje i međusobno povezivanje (npr. PTH putem pouzdanosti) između različitih materijalnih sučelja. To je njegov glavni izazov.

7. Razmatranja kompatibilnosti materijala
Različiti materijali mogu imati različite koeficijente toplinske ekspanzije (CTE) i brzine apsorpcije vlage, što zahtijeva pažljivo razmatranje tijekom dizajniranja i proizvodnje kako bi se spriječilo odvajanje, vađenje ili međusobno povezivanje.

8. Preciznost kontrole impedancije
Zahtijeva izuzetno preciznu kontrolu impedancije na HF slojevima, oslanjajući se na stabilni materijal DK i strogu kontrolu procesa.
