Teški bakreni PCB-ovi pojavili su se kao ključna komponenta u raznim aplikacijama velike snage i visokih performansi. Kao dobavljač Heavy Copper PCB-a, dobro sam upućen u visokonaponske mogućnosti ovih specijaliziranih tiskanih ploča. U ovom blogu zadubit ću se u zamršenost visokonaponskih mogućnosti Heavy Copper PCB-a, istražujući njihovu konstrukciju, prednosti i primjene.
Izrada teških bakrenih PCB-a
Teške bakrene PCB-e karakteriziraju debeli slojevi bakra. Za razliku od standardnih PCB-a, koji obično imaju težinu bakra u rasponu od 1/2 unce do 2 unce po kvadratnoj stopi, teški PCB-ovi mogu imati težinu bakra od 3 unce ili više. Ova povećana debljina bakra omogućuje bolju nosivost struje i rasipanje topline, što je bitno za visokonaponske primjene.
Konstrukcija teških bakrenih PCB-a uključuje više koraka. Prvo se odabire osnovni materijal za podlogu. Ova podloga je obično visokokvalitetni stakloplastični ili keramički materijal koji može izdržati visoke temperature i mehanička opterećenja. Debeli slojevi bakra zatim se laminiraju na podlogu pomoću posebnih ljepila. Bakreni slojevi se zatim urezuju kako bi se stvorili željeni uzorci sklopova.
Mogućnosti visokog napona
Jedna od ključnih značajki Heavy Copper PCB-a je njihova sposobnost podnošenja visokih napona. Visokonaponske aplikacije zahtijevaju PCB-e koji mogu odoljeti električnom kvaru i osigurati pouzdan rad. Debeli slojevi bakra u Heavy Copper PCB-ima igraju ključnu ulogu u postizanju toga.
Otpornost na električni slom
Do električnog sloma dolazi kada napon na dielektričnom materijalu premaši njegovu dielektričnu čvrstoću, uzrokujući nagli protok struje. U teškim bakrenim PCB-ima, debeli slojevi bakra djeluju kao izvrsni vodiči, smanjujući intenzitet električnog polja između vodiča. To pomaže u sprječavanju električnog kvara, čak i pri visokim naponima.
Debljina bakra također utječe na površinu koja je dostupna za protok struje. Veća površina smanjuje gustoću struje, što zauzvrat smanjuje rizik od pregrijavanja i električnog kvara. Na primjer, u visokonaponskoj primjeni napajanja, Heavy Copper PCB sa slojem bakra od 6 unci može podnijeti znatno više napone u usporedbi sa standardnim PCB-om sa slojem bakra od 1 unce.
Izolacija i izolacija
Uz bakrene slojeve, izolacijski materijali koji se koriste u teškim bakrenim PCB pločama također su ključni za visokonaponske primjene. Visokokvalitetni izolacijski materijali visoke dielektrične čvrstoće odabrani su kako bi se osigurala pravilna izolacija između vodiča. Ovi izolacijski materijali mogu izdržati visoke napone bez kvarova, pružajući stabilno električno okruženje.
Dizajn PCB rasporeda također igra ulogu u izolaciji i izolaciji. Održava se odgovarajući razmak između vodiča kako bi se spriječilo stvaranje luka i kratki spojevi. Specijalizirane tehnike poput upotrebe zaštitnih prstenova i izolacijskih rovova mogu se koristiti za daljnje poboljšanje izolacijskih svojstava.
Prednosti teških bakrenih PCB-a u visokonaponskim aplikacijama
Teški bakreni PCB-i nude nekoliko prednosti u visokonaponskim aplikacijama u usporedbi sa standardnim PCB-ima.
Velika struja - nosivost
Kao što je ranije spomenuto, debeli slojevi bakra u Heavy Copper PCB-u omogućuju veću nosivost struje. U visokonaponskim aplikacijama, gdje mogu biti potrebne velike količine struje, ovo je značajna prednost. Na primjer, u stanicama za punjenje električnih vozila, Heavy Copper PCB može podnijeti visoke struje potrebne za brzo i učinkovito punjenje baterija.
Rasipanje topline
Visokonaponske aplikacije često stvaraju značajnu količinu topline. Debeli bakreni slojevi u Heavy Copper PCB-ima djeluju kao odvodi topline, pomažući u odvođenju topline od komponenti. Ovo smanjuje radnu temperaturu PCB-a, što zauzvrat poboljšava pouzdanost i životni vijek komponenti.
Mehanička čvrstoća
Teški bakreni PCB-i su mehanički robusniji u usporedbi sa standardnim PCB-ima. Debeli bakreni slojevi dodaju krutost PCB-u, čineći ga manje sklonim savijanju i savijanju. Ovo je važno u visokonaponskim aplikacijama, gdje PCB može biti izložen mehaničkom naprezanju tijekom instalacije ili rada.
Primjene teških bakrenih PCB-a s visokonaponskim mogućnostima
Teški bakreni PCB-ovi s visokonaponskim mogućnostima koriste se u širokom rasponu primjena.
Energetska elektronika
U energetskoj elektronici, teški bakreni PCB-ovi se koriste u visokonaponskim izvorima napajanja, pretvaračima i pretvaračima. Ovi uređaji zahtijevaju PCB-ove koji mogu podnijeti visoke napone i struje uz održavanje visoke učinkovitosti. Na primjer, u pretvaraču solarne energije, Heavy Copper PCB može pretvoriti istosmjernu struju iz solarnih panela u izmjeničnu struju za korištenje u električnoj mreži.
Industrijska oprema
Industrijska oprema kao što su strojevi za zavarivanje, plazma rezači i oprema za ispitivanje visokog napona također se oslanjaju na teške bakrene PCB-e. Ove primjene zahtijevaju PCB-ove koji mogu izdržati visoke napone i teške radne uvjete. Visokonaponske mogućnosti Heavy Copper PCB-a osiguravaju pouzdan rad u ovim zahtjevnim okruženjima.
PCB komunikacijske opreme
U komunikacijskoj opremi, teški bakreni PCB-ovi se koriste u visokonaponskim pojačalima i odašiljačima. Ovi uređaji trebaju generirati signale velike snage pri visokim naponima. Visokonaponske mogućnosti Heavy Copper PCB-a omogućuju učinkovit rad ovih komunikacijskih sustava.
Povezane PCB tehnologije
Postoji nekoliko povezanih PCB tehnologija koje se često povezuju s teškim bakrenim PCB-ima u visokonaponskim aplikacijama.

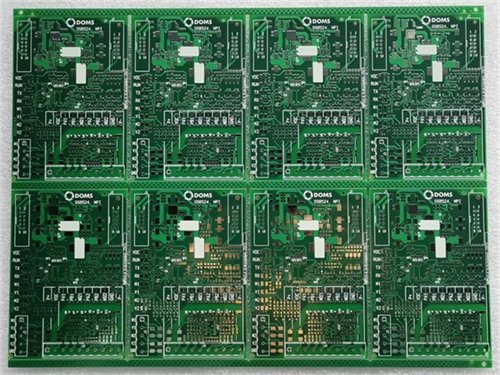

PCB bez halogena
PCB-ovi bez halogena postaju sve popularniji u visokonaponskim aplikacijama zbog njihove ekološke prihvatljivosti. U izradi ovih PCB-a koriste se materijali bez halogena, čime se smanjuje emisija štetnih tvari tijekom proizvodnje i odlaganja. Ovi PCB-ovi također mogu ponuditi dobre visokonaponske performanse, što ih čini prikladnim izborom za primjene u kojima je briga o okolišu važna.
Izbočena bakrena PCB ploča
Izbočeni bakreni PCB-i još su jedna vrsta specijaliziranih PCB-a koji se mogu koristiti u visokonaponskim aplikacijama. Ovi PCB-ovi imaju bakrene izbočine na površini, što može povećati nosivost struje i poboljšati raspršivanje topline. Jedinstveni dizajn izbočenih bakrenih PCB-a čini ih prikladnima za primjene u kojima je potrebno rukovanje visokim naponom i velikom snagom.
Zaključak
Visokonaponske mogućnosti Heavy Copper PCB-a čine ih idealnim izborom za širok raspon aplikacija velike snage i visokih performansi. Njihova sposobnost podnošenja visokih napona, otpornosti na električni kvar i učinkovitog raspršivanja topline osigurava pouzdane performanse u zahtjevnim okruženjima. Kao dobavljač Heavy Copper PCB-a, razumijem važnost ovih mogućnosti i nastojim pružiti visokokvalitetne PCB-ove koji ispunjavaju specifične zahtjeve naših kupaca.
Ako su vam potrebni teški bakreni PCB-ovi s visokonaponskim mogućnostima za vašu primjenu, potičem vas da nas kontaktirate radi rasprave o nabavi. Imamo stručnost i iskustvo da vam pružimo najbolja rješenja za vaše visokonaponske PCB potrebe.
Reference
- IPC - 2221A: Generički standard za dizajn tiskanih ploča
- "High - Voltage PCB Design Guidelines" časopisa Printed Circuit Design
- "Power Electronics Handbook" od Muhammada H. Rashida
