Automatizirani sustavi testiranja igraju ključnu ulogu u industriji poluvodiča, posebno kada je riječ o PCB-ovima za testiranje poluvodiča. Kao dobavljač PCB-a za testiranje poluvodiča, iz prve ruke sam vidio kako ti sustavi mogu poboljšati ili uništiti kvalitetu i učinkovitost proizvodnog procesa. U ovom blogu zaronit ću u to što su automatizirani sustavi testiranja PCB-ova za testiranje poluvodiča, zašto su važni i neke od uobičajenih vrsta.
Zašto su automatizirani sustavi testiranja važni
Prvo, razgovarajmo o tome zašto su nam uopće potrebni automatizirani sustavi testiranja PCB-ova za ispitivanje poluvodiča. PCB-ovi za ispitivanje poluvodiča koriste se za testiranje poluvodičkih uređaja, a svaki nedostatak na tim PCB-ovima može dovesti do netočnih rezultata ispitivanja. To znači da bi neispravni poluvodiči mogli proći kroz pukotine, što može biti veliki problem za industrije koje se oslanjaju na visokokvalitetne poluvodiče, poput automobilskog i zrakoplovnog sektora.
Automatizirani sustavi testiranja nude razinu preciznosti i brzine s kojom se ručno testiranje jednostavno ne može mjeriti. Oni mogu izvesti širok raspon testova u kratkom vremenu, smanjujući proizvodni ciklus i povećavajući propusnost. Osim toga, dosljedni su. Za razliku od ljudskih ispitivača, oni se ne umaraju niti griješe zbog umora, osiguravajući da je svaki PCB testiran prema istom visokom standardu.
Uobičajene vrste automatiziranih sustava za testiranje
Ispitivanje unutar kruga (ICT)
Ispitivanje u strujnom krugu jedna je od najčešće korištenih automatiziranih metoda testiranja PCB-ova za ispitivanje poluvodiča. Djeluje primjenom niskonaponskog signala na PCB i mjerenjem električnog odziva na različitim točkama. To omogućuje sustavu da provjeri ima li kratkih spojeva, otvaranja i netočnih vrijednosti komponenti.
ICT je odličan jer može brzo identificirati osnovne električne probleme odmah na proizvodnoj liniji. To je ekonomičan način za rano otkrivanje problema prije nego što uzrokuju značajnije probleme. Na primjer, ako otpornik na PCB-u ima pogrešnu vrijednost, ICT ga može detektirati i označiti PCB za daljnji pregled ili popravak.
Ispitivanje leteće sonde
Ispitivanje letećom sondom još je jedna popularna opcija. Umjesto upotrebe fiksnog ležaja s čavlima kao što je ICT, ispitivači s letećim sondama koriste male, pomične sonde koje se mogu brzo kretati oko PCB-a i uspostaviti kontakt s ispitnim točkama.
Ova vrsta testiranja je fleksibilnija od ICT-a, jer ne zahtijeva učvršćenje po narudžbi za svaki dizajn PCB-a. Također je izvrstan za testiranje malih količina ili prototipova PCB-a, gdje cijena uređaja možda nije opravdana. Ispitivači letećih sondi mogu izvoditi različite testove, uključujući ispitivanje kontinuiteta, ispitivanje izolacije i ispitivanje komponenti.
Funkcionalno testiranje
Funkcionalno testiranje ide korak dalje od ICT-a i testiranja letećih sondi. Umjesto samo provjere električnih svojstava PCB-a, funkcionalno testiranje ocjenjuje kako PCB radi kao cjelina u stvarnom scenariju.
Za PCB-ove za testiranje poluvodiča, to može uključivati spajanje PCB-a na ispitni poluvodički uređaj i izvođenje niza testova da se vidi može li se točno testirati uređaj. Funkcionalno testiranje može otkriti složenije probleme koji možda nisu vidljivi iz osnovnog električnog testiranja, kao što su softverski problemi ili neispravna obrada signala.
Naša ponuda kao dobavljač PCB-a za testiranje poluvodiča
Kao dobavljač PCB-a za testiranje poluvodiča, razumijemo važnost korištenja pravih automatiziranih sustava za testiranje. Zato ulažemo u najsuvremeniju opremu za testiranje kako bismo osigurali da naši PCB-ovi zadovoljavaju najviše standarde kvalitete.
Nudimo razne vrste PCB-a, uključujućiVisoka frekvencija PCB velike brzine,Izbočena bakrena PCB ploča, iUltra tanka tiskana ploča. Svaki od ovih tipova PCB-a zahtijeva posebne postupke testiranja, a naši automatizirani sustavi testiranja konfigurirani su za rukovanje svima njima.

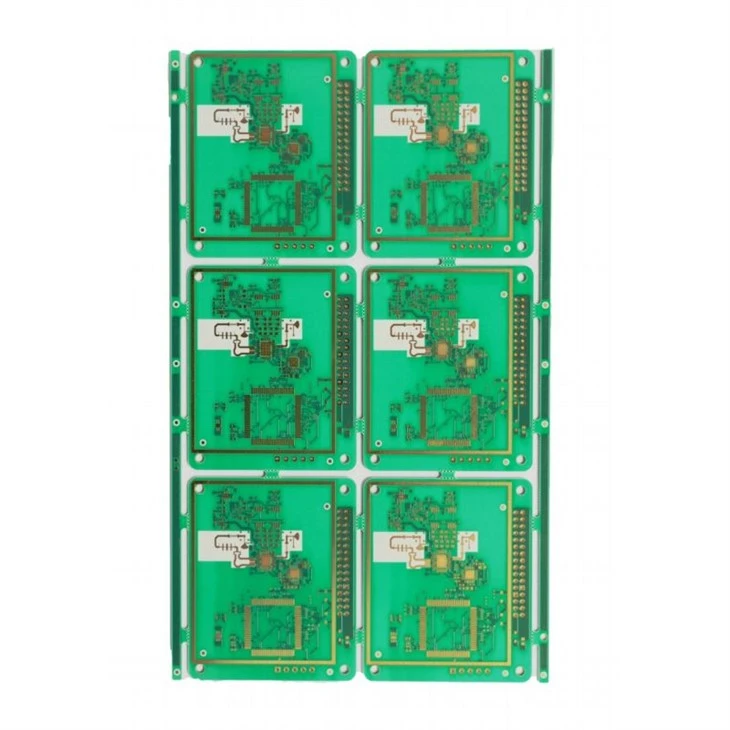

Za naše PCB-ove visoke frekvencije velike brzine koristimo specijaliziranu opremu za testiranje koja može točno izmjeriti integritet signala na visokim frekvencijama. To osigurava da PCB-ovi mogu brzo i pouzdano prenositi podatke, što je ključno za aplikacije kao što su 5G komunikacija i računalstvo visokih performansi.
Naši izbočeni bakreni PCB-ovi zahtijevaju precizno testiranje kako bi se osiguralo da su izbočene bakrene značajke pravilno oblikovane i električno povezane. Naši automatizirani sustavi testiranja mogu otkriti sve nedostatke u ovim značajkama, osiguravajući da PCB-ovi zadovoljavaju stroge zahtjeve naših kupaca.
A za naše ultratanke ploče koristimo nerazorne metode ispitivanja kako bismo izbjegli oštećenje osjetljivih ploča. Naši testeri leteće sonde savršeni su za to, jer mogu uspostaviti kontakt s ispitnim točkama bez primjene previše pritiska.
Budućnost automatiziranih sustava za ispitivanje PCB-ova za ispitivanje poluvodiča
Industrija poluvodiča neprestano se razvija, a tako i automatizirani sustavi testiranja PCB-ova za ispitivanje poluvodiča. U budućnosti možemo očekivati još naprednije metode ispitivanja koje se mogu nositi s rastućom složenošću poluvodičkih uređaja.
Na primjer, kako poluvodiči postaju sve manji i moćniji, sustavi za testiranje morat će moći mjeriti električna svojstva na nanoskali. To može uključivati korištenje novih tehnologija poput mikroskopije skenirajuće sonde ili mikroskopije atomske sile.
Također ćemo vjerojatno vidjeti veću integraciju između sustava testiranja i drugih dijelova proizvodnog procesa. Na primjer, podaci testiranja mogu se automatski vraćati u sustave dizajna i proizvodnje, omogućujući prilagodbe i poboljšanja u stvarnom vremenu.
Obratite nam se za potrebe testiranja PCB-a poluvodiča
Ako ste na tržištu visokokvalitetnih PCB-ova za testiranje poluvodiča, ne tražite dalje. Kao dobavljač od povjerenja, predani smo pružanju najboljih proizvoda i usluga. Naši automatizirani sustavi testiranja osiguravaju da svaki PCB koji proizvodimo zadovoljava najviše standarde kvalitete i performansi.
Bez obzira trebate li malu seriju prototipa PCB-a ili veliku proizvodnju, imamo stručnost i opremu da zadovoljimo vaše potrebe. Kontaktirajte nas danas kako bismo razgovarali o vašim zahtjevima i započeli proces nabave. Ovdje smo da vam pomognemo nabaviti najbolje PCB-ove za testiranje poluvodiča za vaše aplikacije.
Reference
- "Tržište opreme za ispitivanje poluvodiča - veličina globalne industrije, udio, trendovi, prilike i predviđanja, 2018. - 2028." istraživanja i tržišta.
- "Testiranje PCB-a: Opsežan vodič" tvrtke Printed Circuit Design & Fab.
- "Automatizirana ispitna oprema: ključ za visokokvalitetnu proizvodnju PCB-a" časopisa PCB.
