U području moderne elektronike, PCB-ovi s hibridnom impedancijom igraju ključnu ulogu u osiguravanju besprijekornog rada raznih uređaja. Ove specijalizirane strujne ploče dizajnirane su da zadovolje jedinstvene zahtjeve aplikacija visokih performansi, gdje je precizna kontrola impedancije ključna. Međutim, kao i svaka druga elektronička komponenta, PCB-ovi s hibridnom impedancijom osjetljivi su na oštećenja, osobito na tragove. Tragovi su vodljivi putevi na PCB-u koji prenose električne signale, a kada se oštete, to može dovesti do kvara, gubitka signala ili čak potpunog kvara uređaja. Kao dobavljač hibridnih impedancijskih PCB-a, razumijem važnost mogućnosti učinkovitog popravka oštećenih tragova. U ovom blogu podijelit ću neke uvide i praktične korake o tome kako popraviti oštećene tragove u PCB pločama s hibridnom impedancijom.
Razumijevanje uzroka tragova oštećenja
Prije nego što se upustite u proces popravka, važno je razumjeti što uzrokuje oštećenje u tragovima kod PCB-a s hibridnom impedancijom. Postoji nekoliko uobičajenih čimbenika:
Fizički stres
Tijekom proizvodnje, sastavljanja ili rukovanja PCB-ima, tragovi mogu biti izloženi fizičkom naprezanju. To može uključivati savijanje, uvijanje ili ispuštanje PCB-a, što može uzrokovati pucanje ili lomljenje tragova. Na primjer, ako PCB nije pravilno osiguran tijekom transporta, vibracije mogu s vremenom dovesti do mikrofraktura u tragovima.
Kemijska korozija
Izloženost jakim kemikalijama, poput otapala, kiselina ili soli, može nagrizati tragove na PCB-u. U industrijskim okruženjima gdje se koriste PCB-i mogu doći u dodir s korozivnim tvarima. Osim toga, vlaga također može uzrokovati koroziju, osobito u vlažnim uvjetima. Ako se PCB instalira u prostoru sa slabom ventilacijom i visokom vlažnošću, tragovi mogu početi korodirati, što dovodi do smanjene vodljivosti.
Električno prenaprezanje
Pretjerana struja ili napon mogu uzrokovati pregrijavanje i spaljivanje tragova. To se može dogoditi zbog kratkog spoja, strujnih udara ili nepravilne ugradnje komponente. Na primjer, ako je komponenta neispravno instalirana i uzrokuje kratki spoj, velika struja koja teče kroz tragove može ih nepovratno oštetiti.
Alati i materijali potrebni za popravak tragova
Za popravak oštećenih tragova u PCB-ima s hibridnom impedancijom trebat će vam sljedeći alati i materijali:
Alati
- Lemilica: Neophodno je visokokvalitetno lemilo s podesivom temperaturom. Temperaturu treba postaviti prema vrsti lema i PCB materijalu. Za PCB-ove s hibridnom impedancijom često je prikladan temperaturni raspon od 300 - 350°C.
- Mikroskop ili povećalo: Ovo pomaže u identificiranju točne lokacije i opsega tragova oštećenja. Za točan pregled preporučuje se mikroskop s najmanje 10x povećanjem.
- Precizna pinceta: Koristi se za rukovanje malim komponentama i žicama tijekom procesa popravka.
- PCB ruter ili Dremel alat: U nekim slučajevima, možda ćete morati ukloniti mali dio PCB supstrata kako biste pristupili oštećenom tragu. U tu se svrhu može koristiti PCB glodalica ili Dremel alat s nastavkom s finim vrhom.
Materijali
- Lem: Odaberite lem s odgovarajućim talištem i sastavom. Lem bez olova obično se koristi u modernim tiskanim pločama.
- Vodljivi epoksid: Ovo se koristi za popravak tragova u područjima gdje je lemljenje teško ili nije moguće. Vodljivi epoksi osigurava pouzdanu električnu vezu i mehaničku potporu.
- Traka od bakrene folije: Traka od bakrene folije može se koristiti za premošćivanje malih praznina u tragovima. Ima dobru vodljivost i lako se nanosi.
- Fluks: Topilo pomaže u poboljšanju vlaženja lema i smanjuje oksidaciju tijekom procesa lemljenja.
Vodič korak po korak za popravak tragova
Korak 1: Inspekcija
Prvi korak je pažljivo pregledati PCB pomoću mikroskopa ili povećala. Utvrdite mjesto i opseg oštećenja u tragovima. Potražite vidljive pukotine, lomove ili znakove korozije. Također je važno provjeriti postoje li druge komponente na koje je možda utjecalo oštećenje u tragovima. Na primjer, ako je trag oštećen u blizini kondenzatora, kondenzator također može biti u opasnosti od kvara.
Korak 2: Čišćenje
Prije početka popravka očistite oštećeno područje tiskane ploče. Upotrijebite blago otapalo, poput izopropilnog alkohola, kako biste uklonili svu prljavštinu, ostatke ili oksidaciju s tragova. Nježno obrišite područje krpom koja ne ostavlja dlačice. Ovo osigurava dobro prianjanje lema ili vodljivog epoksida tijekom procesa popravka.
Korak 3: Vraćanje tragova
Postoji nekoliko načina obnavljanja oštećenih tragova, ovisno o vrsti i opsegu oštećenja.
Metoda lemljenja
Ako je trag jednostavno napuknut ili ima mali prekid, može se koristiti za popravak lemljenjem. Prvo nanesite malu količinu fluksa na oštećeno područje. Zatim zagrijte lemilo i prislonite ga na oštećeni trag. Nakon što se lem otopi, pažljivo ga nanesite na pukotinu ili pukotinu, ispunjavajući prazninu. Provjerite teče li lem glatko i čini li dobar spoj s postojećim tragom. Nakon lemljenja upotrijebite pletenicu za odlemljivanje kako biste uklonili višak lema.
Vodljiva epoksidna metoda
Za složenije tragove oštećenja, kao što je veliki lom ili trag koji je teško dostupan za lemljenje, može se koristiti vodljivi epoksid. Prvo temeljito očistite oštećeno područje. Zatim pomiješajte vodljivi epoksid prema uputama proizvođača. Nanesite epoksid na oštećeni trag pomoću malog kista ili štrcaljke. Provjerite pokriva li epoksid cijelo oštećeno područje i čini li glatku površinu. Pustite da se epoksid stvrdne preporučeno vrijeme.
Metoda trake s bakrenom folijom
Ako je oštećenje mali razmak u tragu, može se koristiti traka od bakrene folije. Odrežite komad trake od bakrene folije malo duži od razmaka. Uklonite podlogu s trake i pažljivo je postavite preko razmaka, poravnavajući je s postojećim tragom. Čvrsto pritisnite traku kako biste osigurali dobar kontakt. Zatim upotrijebite lemilo za lemljenje rubova trake na postojeći trag, stvarajući sigurnu električnu vezu.
Testiranje popravljenog traga
Nakon popravka oštećenog traga, ključno je testirati PCB kako biste bili sigurni da je popravak bio uspješan. Možete koristiti multimetar za mjerenje otpora popravljenog traga. Otpor bi trebao biti unutar prihvatljivog raspona navedenog za PCB. Osim toga, također možete testirati funkcionalnost PCB-a tako da ga uključite i provjerite rade li sve komponente ispravno. Ako postoje bilo kakvi problemi, kao što su abnormalne razine signala ili kvarovi komponenti, možda će biti potrebna dodatna inspekcija i popravak.
Važnost održavanja impedancije u popravku tragova
U PCB-ima s hibridnom impedancijom, održavanje ispravne impedancije je od najveće važnosti. Sve promjene u širini traga, debljini ili materijalu tijekom procesa popravka mogu utjecati na impedanciju. Kada popravljate trag, bitno je koristiti materijale i tehnike koje minimaliziraju utjecaj na impedanciju. Na primjer, kada koristite traku od bakrene folije, provjerite ima li traka istu vodljivost i debljinu kao izvorni trag. Ako se impedancija ne održava, to može dovesti do refleksije signala, slabljenja i drugih problema s performansama.
Srodni proizvodi i njihov značaj
Kao dobavljač hibridnih impedancijskih PCB-a, također nudimo srodne proizvode kao što suPTFE višeslojni PCB,Antenska ploča, iPCB za upravljanje toplinom visoke frekvencije. Ovi proizvodi su dizajnirani da zadovolje specifične zahtjeve visokofrekventnih aplikacija.

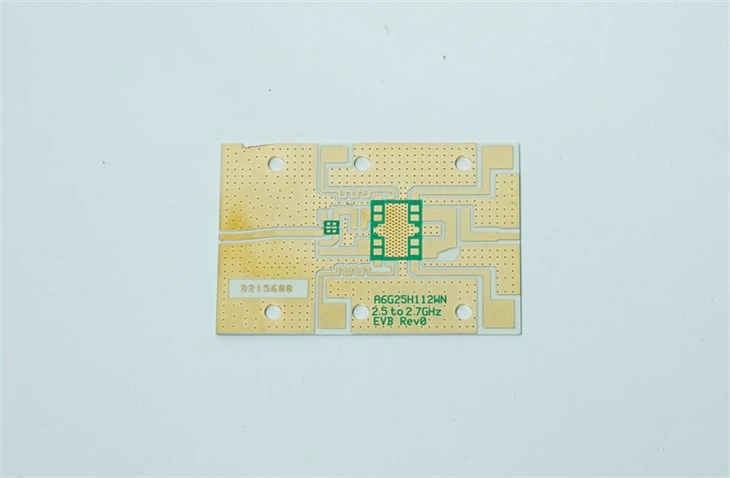

PTFE višeslojni PCB-i poznati su po svojim izvrsnim visokofrekventnim performansama i malim dielektričnim gubicima. Prikladni su za aplikacije kao što su radarski sustavi i bežični komunikacijski uređaji. Antenske ploče su posebno dizajnirane za optimiziranje performansi antena, osiguravajući učinkovit prijenos i prijem signala. Visokofrekventni toplinski upravljač PCB-ovi su dizajnirani za učinkovito raspršivanje topline u visokofrekventnim aplikacijama, sprječavajući pregrijavanje i poboljšavajući pouzdanost uređaja.
Zaključak
Popravak oštećenih tragova u PCB-ima s hibridnom impedancijom zahtijeva kombinaciju znanja, vještina i pravih alata. Razumijevanjem uzroka oštećenja tragova, korištenjem odgovarajućih metoda popravka i testiranjem popravljenog traga, možete osigurati pravilan rad PCB-a. Kao dobavljač PCB hibridne impedancije, predani smo pružanju visokokvalitetnih proizvoda i tehničke podrške. Ako imate bilo kakvih pitanja ili trebate pomoć oko popravka tragova ili nabave PCB-a, slobodno nas kontaktirajte radi daljnjeg razgovora i poslovne suradnje.
